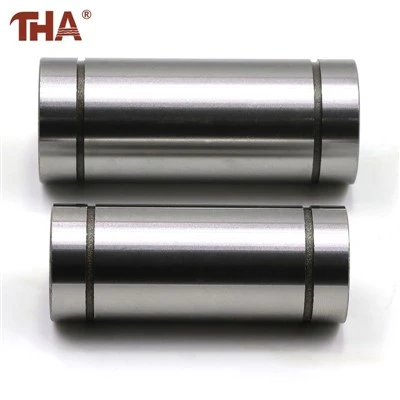

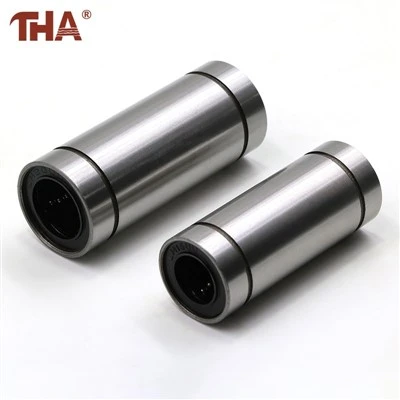

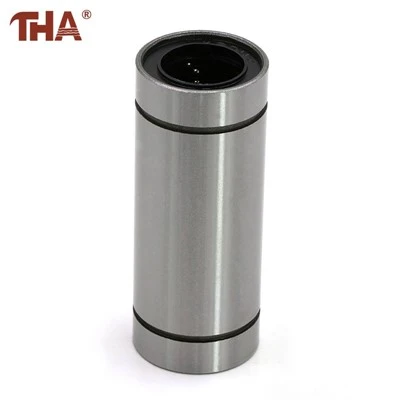

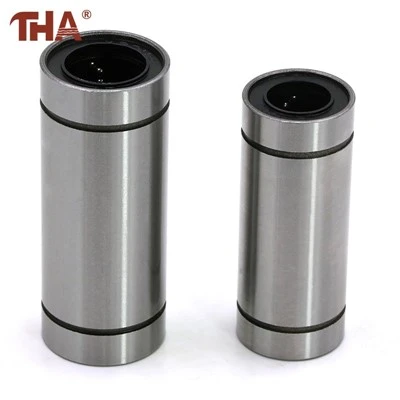

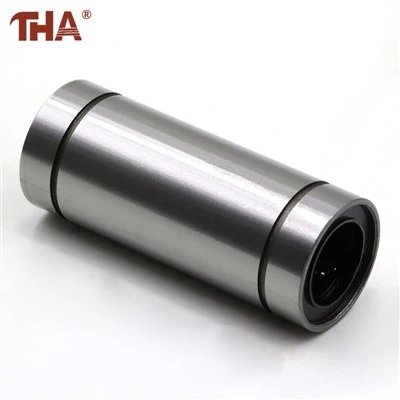

LM08LUU Framlengdur fjögurra hringrásarhlaup

Upplýsingar um vöru

Legan er með sívalri ytri skel sem passar inn í samsvarandi holu. Þegar skaftið fer í gegnum leguna, fara fjórar kúlurásir í hringrás meðfram innri hlaupbrautum. Veltandi snerting dregur úr kraftinum sem þarf til að færa studda íhlutinn meðfram skaftinu.



LM08LUU mælist 15 mm yfir ytra þvermál og 45 mm að heildarlengd. Framlengda yfirbyggingin býður upp á meiri leiðarlengd en venjulegur LM8UU, en það krefst einnig lengri húshols og viðbótar uppsetningarpláss.



Innsigli eru sett í báða enda undir LUU merkingunni. Þeir hjálpa til við að halda smurefni og draga úr innkomu venjulegs ryks. Innsiglin gera leguna ekki vatnshelda og viðbótarhlífar gætu verið nauðsynlegar í umhverfi sem inniheldur slípiefni eða skurðarrusl.



Vörulýsing

Þrýstu eða haltu legunni inni í réttri stærð sívalningslaga húss án þess að afmynda ytri skel þess. Skaftið ætti að vera í takt við húsið áður en samsetningin er færð í gegnum heila höggið. Með því að þvinga skaft sem er misjafnt í gegnum buskann getur það aukið viðnám og einbeitt álagi á aðeins hluta kúlurásanna.



Teikningin sem birt er gefur til kynna 413 N grunnálag og 784 N fyrir LM8LUU. Þessar einkunnir eiga við um tilgreinda leguna við skilgreind skilyrði og ætti ekki að túlka sem leyfilegt álag heildarvélarinnar. Skafthörkja, röðun, smurning, högg og álagsstefna hafa einnig áhrif á endingartíma.



Þessi lega er hönnuð fyrir beinar línulegar hreyfingar. Það styður ekki snúningshreyfingu á sama hátt og hefðbundin geislamyndakúluleg og ætti ekki að nota það án viðeigandi hringlaga línuskafts.



Upplýsingar um vöru

Atriði	LM08LUU forskrift
Vörutegund	Framlengd línuleg kúlubuska
Samsvörun skaftþvermál	8 mm
Ball hringrásir	4
Heildarlengd L	45 mm
Fjarlægð fyrir gróp B	35 mm
Ytra þvermál D	15 mm
Innri viðmiðunarþvermál D1	14,3 mm
Groove Width W	1,1 mm
Hámark sérvisku	15 μm
Radial Clearance Tolerance	15 μm
Basic Dynamic Load Rating C	413 N
Basic Static Load Rating C0	784 N
Birt Þyngd	31 g
Innsigli fyrirkomulag	Báðir endar
Rekstrarhreyfing	Línuleg ferð á kringlóttum skafti















Algengar spurningar

1. Hvaða skaft passar LM08LUU?
Hann er hannaður fyrir 8 mm hringlaga línulegt skaft að nafninu til.

2. Hvernig er LM08LUU frábrugðið LM8UU?
LM08LUU er framlengda útgáfan. Birt heildarlengd þess er 45 mm, þannig að það krefst meira húsnæðisrýmis en venjulegt -lengdarlag.

3. Inniheldur legan uppsetningarhús þess?
nr. LM08LUU er sívalur buskur. Samhæft húsnæði eða vélvirkt uppsetningarhol verður að fylgja sérstaklega.

4. Getur það keyrt á venjulegri ómeðhöndlaðri stálstöng?
Mælt er með -línuskafti með viðeigandi þvermáli, hörku og yfirborðsáferð. Óviðeigandi stangir geta valdið hröðu sliti eða óreglulegum hreyfingum.

5. Er LM08LUU viðhald-ókeypis?
Engin slík krafa ætti að gera fyrir þessa síðu. Velja þarf og viðhalda smurningu í samræmi við álag, hraða, ferðalag og rekstrarumhverfi.

6. Hvað ætti að staðfesta áður en þú pantar?
Staðfestu LM08LUU tilnefninguna, 8 mm skaftstærð, hola húsnæðis, nauðsynlegt magn og notkunarskilyrði.

7. Eru sérsniðnir íhlutir og staðlaðar litlar pantanir fáanlegar?
Við smíðum teikningar fyrir viðskiptavini undir OEM / ODM og tökum við pöntunum eins og lítið stykki fyrir venjulegar stærðir.
